非暴力解决ThinkPadT61“显卡门”

     此前机主曾跟我提起过，说机子开机自检无法通过，报警“一长两短”，当时也说了，他自个判断是显卡问题，询问能不能维修。唉，这一点，本人得自己检讨下，当时应该多些了解信息，自个过于主动臆断，在没有问清牌子没有问明型号的情况下，给出的答复是：可能是内存松动或者损坏。要是当初多了解些情况，前期工作做足，也可能会处理得比较顺利的。

       当这机子拿到手----联想ThinkPadT61----这让我立马想起来以前处理过一台ThinkPadT41的情况，也是显卡问题，手工BGA，效果不理想！！！其时没有想到T61也属于“显卡门”之列。
        ThinkPadT61给我的感觉过于花俏，当然了，这可能跟ThinkPad定位商务高端机有关，串口、IEEE1394、Express Card、蓝牙、指纹识别等等应有就有，这换来的就是价格不菲--上市之初可是要两万大洋。
       上电，电源指示灯正常，按开机键，没反应，没的商量，接下来只能直接开摚。拆机过程没什么技术，此贴不作描述。当把键盘拿下来时，发现键盘排线是松脱的 ----不是吧？这么简单就解决完毕？正常接上键盘排线，按开机键，CPU风扇有动作，硬盘有动作……有戏了？
       非也，果然，不一会，报警声响起，“一长两短”，----自检无法通过。通过台式机主板诊断卡查得为“显示错误（显示器或显示卡）”，但鉴于笔记本与台式机的BIOS可能存在差异，再者从“先简单后复杂，先外围后核心”的原则。做以下测试：
       1、逐一换内存及内在插槽测试，上电，开机，现象一样：“一长两短”，自检还是没有通过。
       2、最小系统测试：把硬盘、显示器、无线网卡、USB接口等一切可以拆除的外围设备一概开除，只保留CPU、主板（显卡在主板上呢）、内存，上电，开机，现象一样。
       3、清空BIOS，还是“一长两短”！
       4、去掉内存测试，报警：三短。可见内存是无辜的。

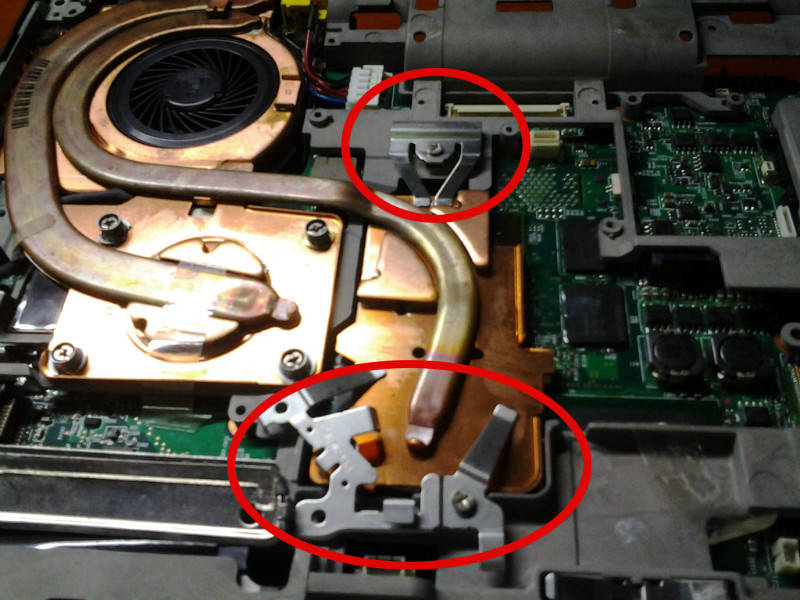

      再一看散热铜片上的两个“怪物”：

        如上图红圈所示，心里一颤：没错了就是“显卡门“，正常的散热片是不应该存在这多余的”怪胎“，这两”兄弟“的作用再明显不过，就是为了辅助散热片把GPU 和北桥看老实压紧点。这时候想起放在柜子里面一直都没有用过的IBM（当然了，现在是联想）专用笔记本诊断卡，赶紧拿出来辅助把脉。
      开机后代码一直停留在“40A2”，马上查，坑爹啊！说明书里压根就没有“40A2”代码，只找到“40-43”和“40-4F”，相关的信息翻译回中文，大概"退出重启错误“，后面描述更是不知所云。唉，不知道是诊断太落后还是主板技高一等，反正寄希望于诊断卡是破灭的。

      综上所述，权衡之下，锁定显卡-----后经百度证实，论证正确！
     于是把相关的解决方法告之机主：1、换主板--当然也有可能还是这样的GPU，花费可想而知；2、拿到华强北做BGA----问题是做BGA的保质期不会超过三个月，而且价格不菲；3、本人手工BGA----只能死马当活马医，只作研究之用，优点是方便快捷、价格老少咸宜，实为居家旅行必备良药。哈……
      机主的回答着实让我吃惊不少----放弃抢救！他的想法是只要拿硬盘出来当移动硬盘使用即可。其余东东免费赠送。

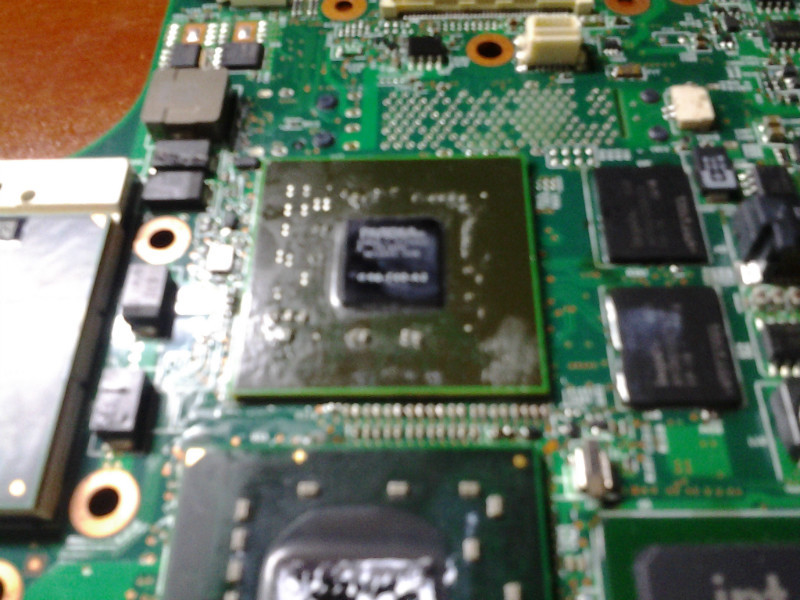

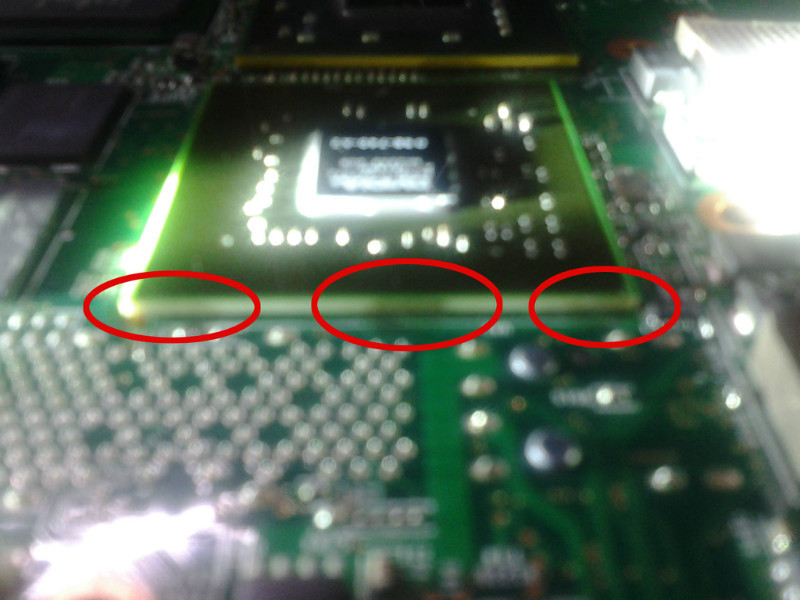

     说得我情何以堪，还有想到这机子当年可是超过一万大洋入货的，不救实在，于是决定把它送上手术台。说实话，当时心里也没有多少把握，一者，之前的T41手工BGA失效；再者，也是这T61最可恨之处，黑胶围城。主板上的GPU、南北桥，甚至显存都灌了黑胶，这个名誉上解决了芯片虚脱情况。但要是出了状况，相当于直接判死刑---有黑胶的情况下做GBA，由于容易爆珠失败率更高。下图中红圈所示就是可怜的GPU灌黑胶之处，此机为NVIDIA的 G86-740-A2（证实此型号为缺陷GPU）。


         BGA这主板还有另外一个困难之处，就是CPU、GPU、北桥、南桥都扎堆一起，这样焊起来更不好掌控，弄不了把GPU整好的同时伤了北桥，重置北桥又可能殃及南桥，造成恶性循环。

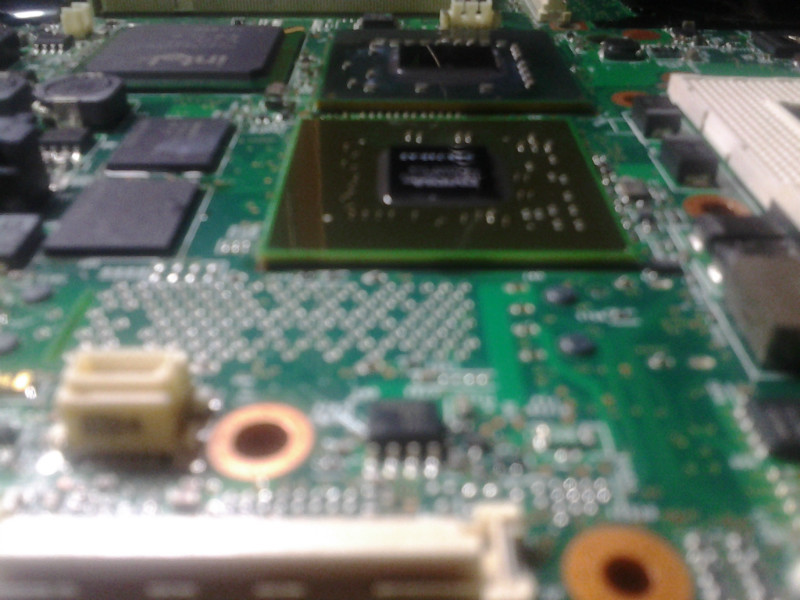

         患难与共的“四兄弟”。

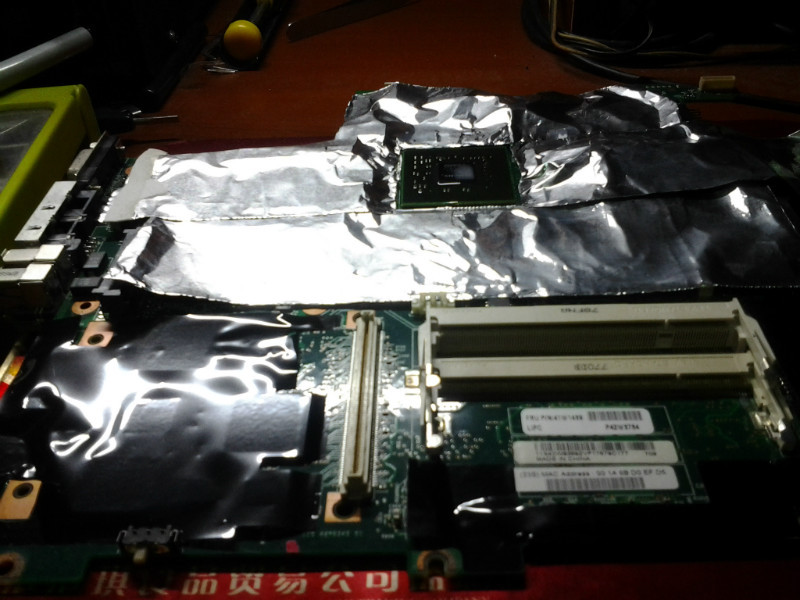

        做好安全防护，推上"手术台“。

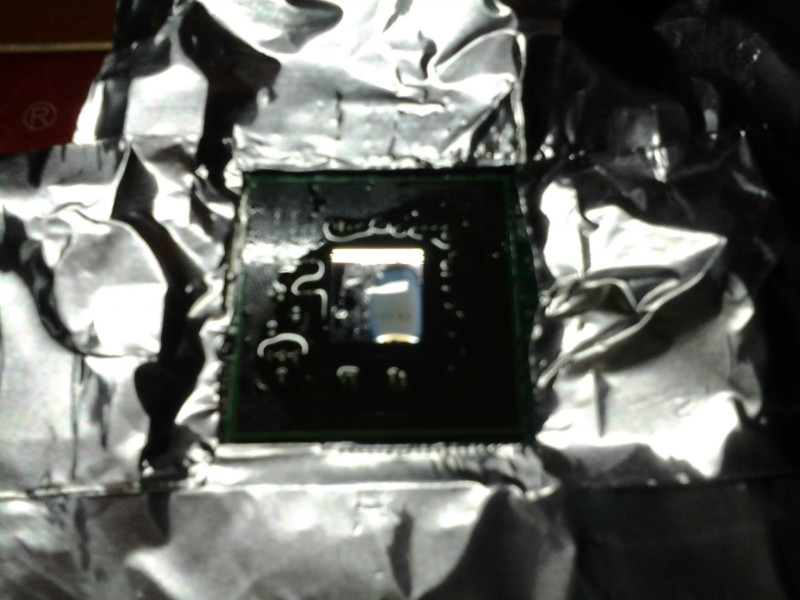

       锡铂隔热胶带重重包围下的GPU。


         热风枪温度为”372“，先对主板全身预热，后局部加热，时间约为20分钟---真的很累。


        风枪焊接完成后，仔细检查，没有发现爆珠现象，外围电路的小电阻电容等也安然无恙，没有位移痕迹。
        行了，我能做的也就这么多了，生死听天由命，手工BGA，冷却后，最小系统测试，上电，开机……散热风扇有所动作，没有报警声？？？！！！

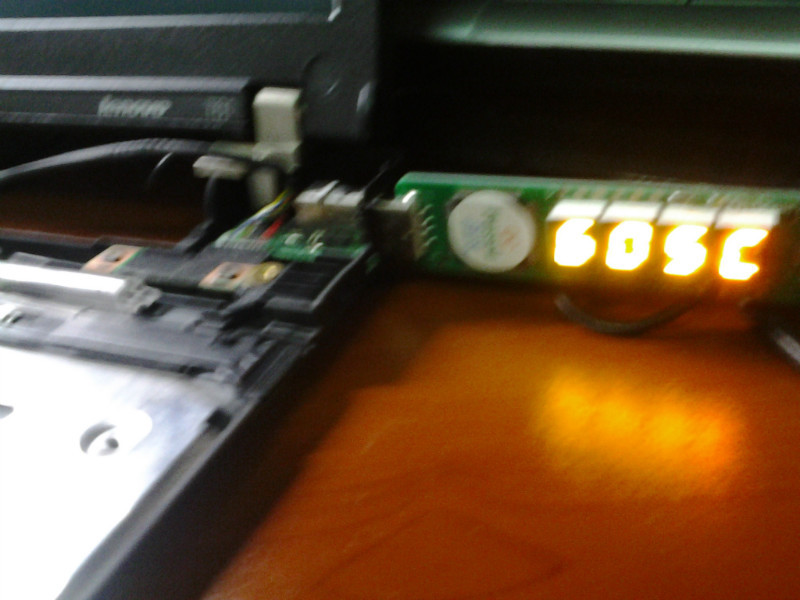

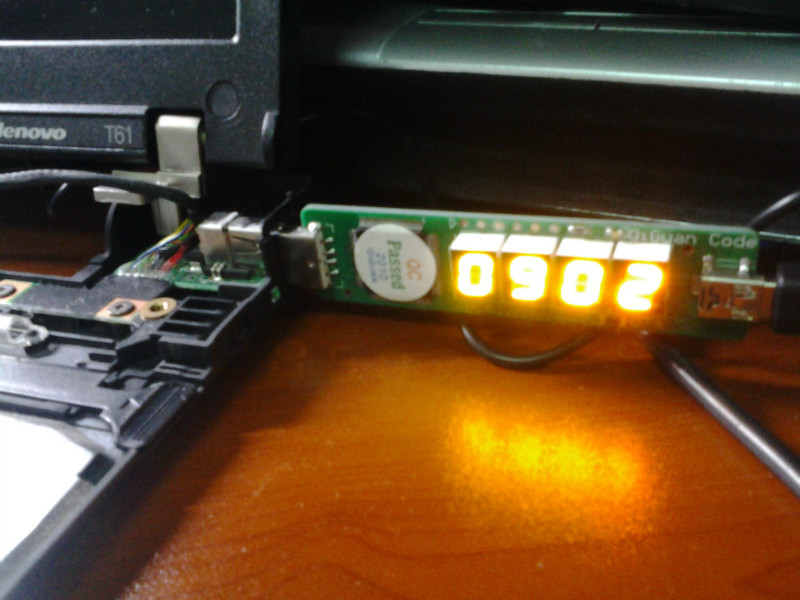

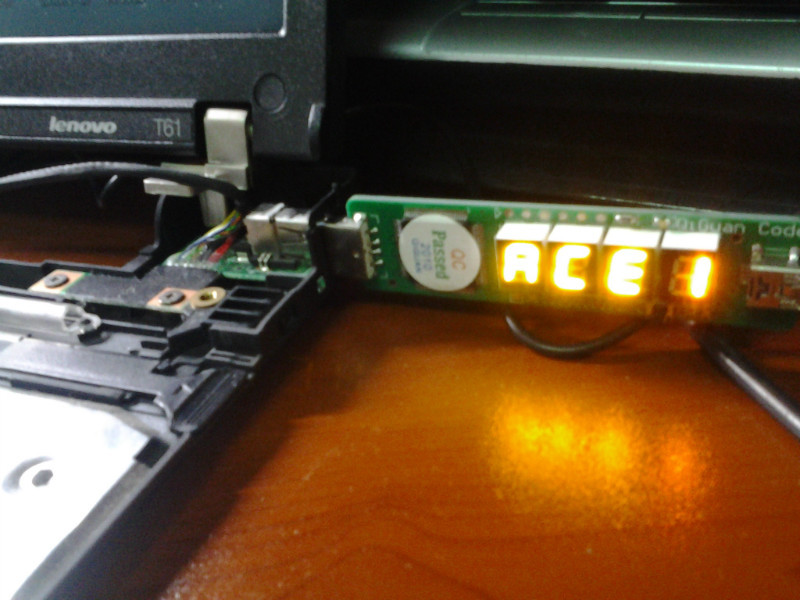

          主板诊断卡代码也有所动作---虽然没有寄希望于此，但至少说明机子此时在自检。难道成功了？再一看，晕。啦叭没有接上，赶紧接上，再来，散热风扇起来……还是没有报警声，这回没错了，就是它了！装上显示器，再来一次。
         激动人心时刻马上出现。

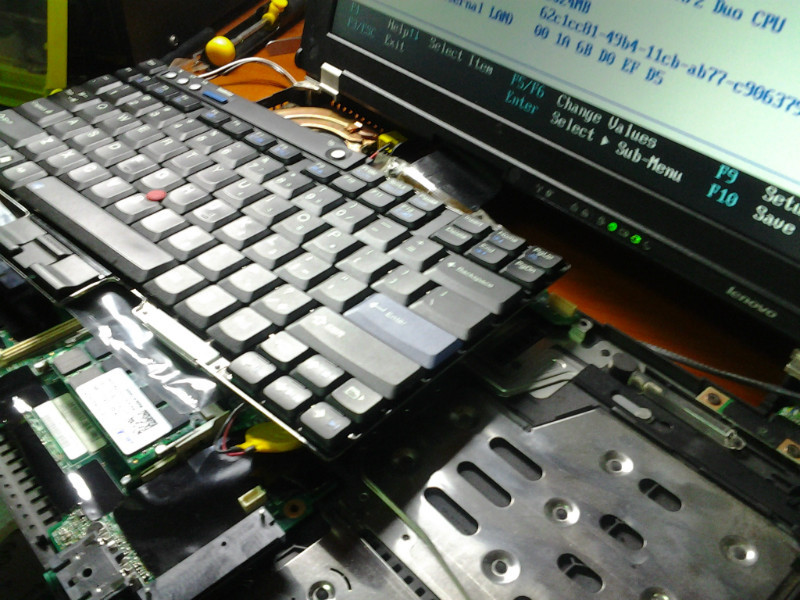

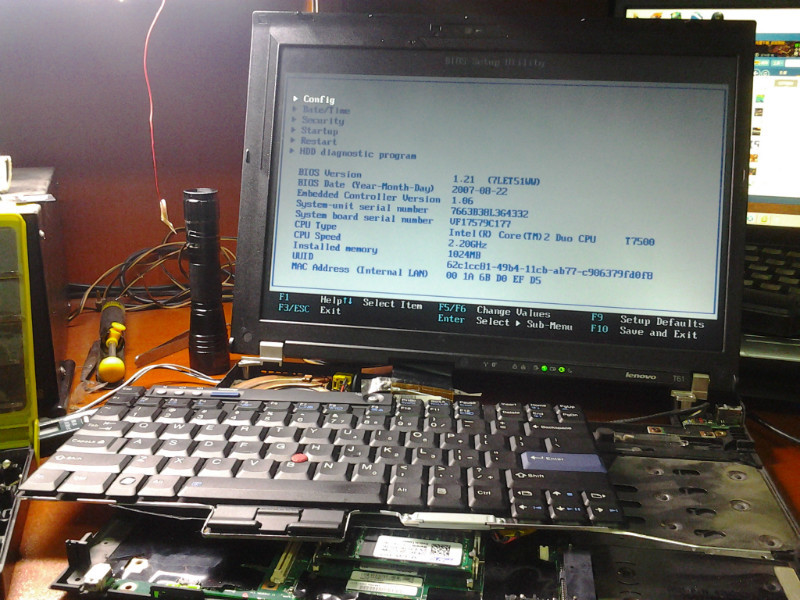

           正常进入BIOS，那个心跳加速啊！


        还是不怎么放心，多呆一会，没有花屏、闪屏、暗屏等不良反应。
        OK，通过实验，装机，开机，能正常启动，但新的问题又出现了，刚一出现”晕倒死“的LOGO就蓝屏，重启，还是见到“晕倒死”就蓝屏。难道，系统崩溃了？找张系统盘试下，能正常进入安装界面，正准备重装系统时，突然想起，前面曾经有清空BIOS的动作，难道，问题就在这？
       重启，按F1进入BIOS查看下，果然，Config----Serial ATA(SATA)----SATA Controller Mode Option默认设置为：AHCI。这个是不对滴，XP系统是无法正常识别AHCI模式的，将之应改为：Compatibility（“喂死它”和“晕倒死七”系统时建议设置为AHCI，这样可以更好提高硬盘的性能）。再次开机……

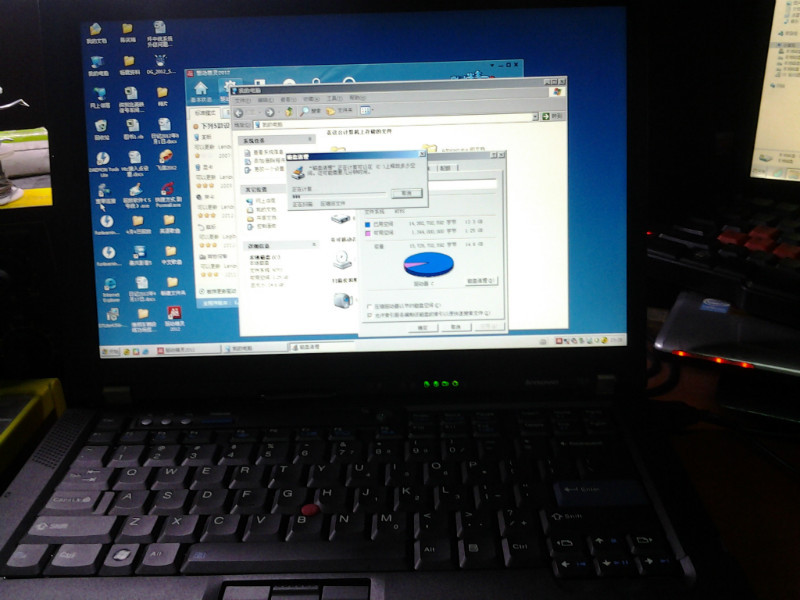

          当然是没问题的啦。

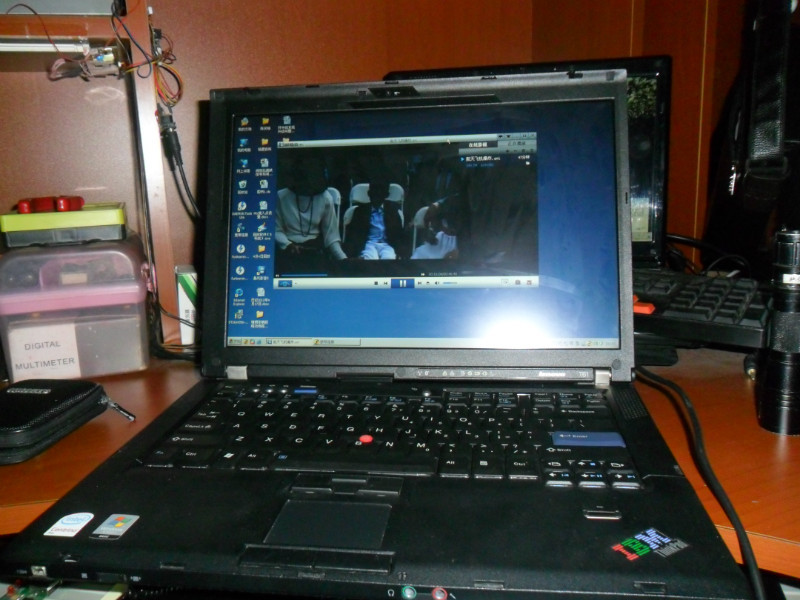

          正常测试中，顺便看看国家地理杂志的“重返危机现场”，这是英文版的，还没有中文字幕555555，的确是一种煎熬，反正也看听不懂，就让它自个玩下。

          试验良好，清理工器具，销点，交付使用。
